光電チップ・ダイボンディング装置世界市場レポート：主要企業、ランキング、成長予測2026-2032

QYResearchは『2026年世界光電チップ・ダイボンディング装置市場調査レポート』を発表しました。本レポートでは、製品定義、技術方式、市場規模、競争環境、製品分類、用途構成、地域別市場、産業バリューチェーンおよび今後の発展動向を分析しています。特に、800G・1.6T光トランシーバーモジュール、アクティブ光ケーブル、VCSELアレイ、車載LiDAR、3Dセンシング、産業用画像処理、医療用光電デバイス、高出力レーザーにおける高精度実装、低ボイド接合、高速自動ピックアンドプレース、熱管理および工程トレーサビリティへの需要に注目しています。

製品定義
光電チップ・ダイボンディング装置は、レーザーダイオード、垂直共振器面発光レーザー、フォトダイオード、アバランシェフォトダイオード、検出器アレイ、送信用チップ、受信用チップ、マイクロレンズ、光学フィルター、その他の光電機能チップを、セラミックサブマウント、金属ヒートシンク、TOステム、光モジュール基板、センサーパッケージまたは光電アセンブリへ高精度に実装・接合する専用パッケージング装置です。

一般的な装置は、高精度モーションステージ、マシンビジョンシステム、チップピックアップ機構、ディスペンスまたはディップモジュール、共晶接合または軟ろう接合モジュール、熱圧着機構、加熱ステージ、荷重制御システム、材料識別機能、自動搬送ユニットなどで構成されます。

主要な性能要件は、1～5マイクロメートル級の実装精度、角度位置決め、接合荷重の安定性、加熱均一性、はんだボイドの抑制、ロット間の一貫性、装置稼働率、小型・薄型・破損しやすい光電チップの安定した取り扱いです。
主な用途は、光トランシーバーモジュール、アクティブ光ケーブル、データセンター用光部品、車載LiDAR、3Dセンシング、産業用センサー、医療用光電デバイス、高出力レーザーアセンブリなどです。

市場規模と成長動向

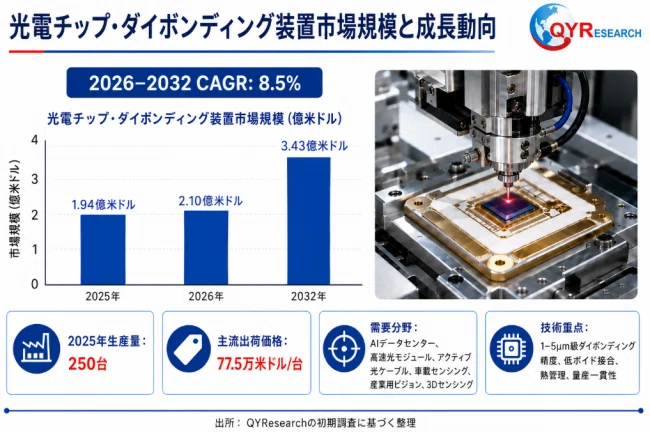

QYResearchの初期調査によると、2025年の世界の光電チップ・ダイボンディング装置の生産台数は250台、主流の工場出荷価格は1台当たり77.5万米ドルです。これに基づき、2025年の世界市場規模は約1.94億米ドルとなりました。2026年の市場規模は約2.10億米ドル、2032年には約3.43億米ドルに達すると予測され、**2026年から2032年までの年平均成長率は8.5％**です。対象範囲には、チップ・ツー・サブマウント型ダイボンダ、チップ・オン・キャリア型ダイボンダ、光モジュール用ダイボンダ、および関連する全自動インライン型、独立型自動装置、半自動装置が含まれます。

需要面では、AIデータセンター、高速光モジュール、アクティブ光ケーブル、車載センシング、産業用ビジョン、3Dセンシング、医療用光電デバイスが市場成長を支えています。800Gおよび1.6T光モジュールでは、レーザー、受光素子、マイクロ光学部品をより高いスループットと安定した精度で実装する能力が求められます。VCSELアレイと3Dセンシング用途では、アレイの均一性、歩留まり、製造コスト管理が重視されます。一方、LiDARと高出力レーザー用途では、熱管理、接合信頼性、長期安定性がより重要になります。

供給面では、装置メーカーは単体型の精密ダイボンダから、自動化製造セルへと高度化を進めています。重点開発項目は、高速ピックアンドプレース、画像位置合わせ、マルチチップ対応、短時間段取り替え、工程データ記録、検査インターフェース、および前後工程設備との連携です。

競争環境と代表企業

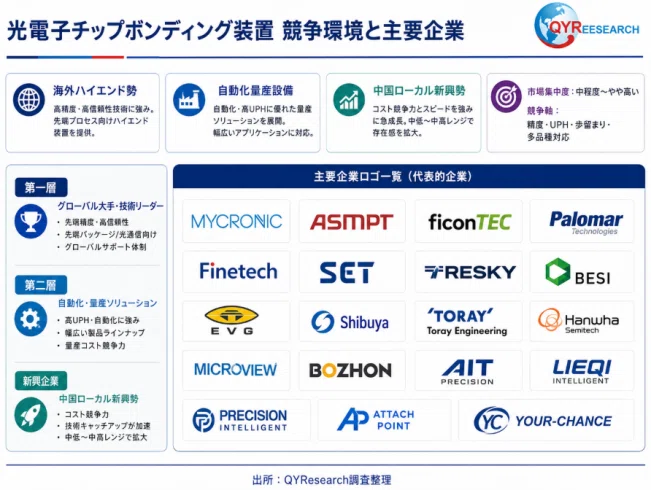

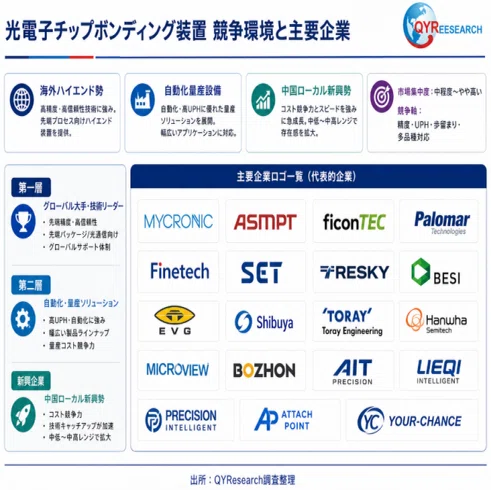

世界の光電チップ・ダイボンディング装置市場は、技術面および顧客認証面で高い参入障壁を持っています。海外の代表的企業には、Mycronic AB、ASMPT Ltd.、ficonTEC Service GmbH、Palomar Technologies, Inc.、Finetech GmbH & Co. KG、SET Corporation、TRESKY GmbH、BE Semiconductor Industries N.V.、EV Group、Shibuya Corporation、Toray Engineering Co., Ltd.、Hanwha Semitech Co., Ltd.などがあります。
中国およびアジアの代表的企業には、Microview Intelligent Packaging Technology (Shenzhen) Co., Ltd.、Bozhon Precision Industry Technology Co., Ltd.、Shenzhen AIT Precision Technology Co., Ltd.、Suzhou Lieqi Intelligent Equipment Co., Ltd.、Dongguan Precision Intelligent Technology Co., Ltd.、Dongguan Attach Point Intelligent Equipment Co., Ltd.、Your-Chance Technology Co. Ltd.などがあります。

一部の企業は光モジュール、レーザーおよびセンサーの量産設備に重点を置き、別の企業は精密ダイアタッチ装置、半導体パッケージング自動化または光学アライメント装置から光電チップ接合分野へ事業を拡大しています。
海外企業は、高精度モーション制御、共晶接合、マシンビジョン、長期信頼性、グローバルサービスで強みを持っています。中国企業は、現地対応、設備価格、カスタム開発、生産ライン統合、納期の面で競争力を高めています。

今後の競争軸は、実際の時間当たり生産量、実装精度とスループットの両立、低ボイド率、工程安定性、装置故障率、多品種対応、ソフトウェアによるトレーサビリティ、検査装置との統合能力へ移行します。

製品分類と用途構成

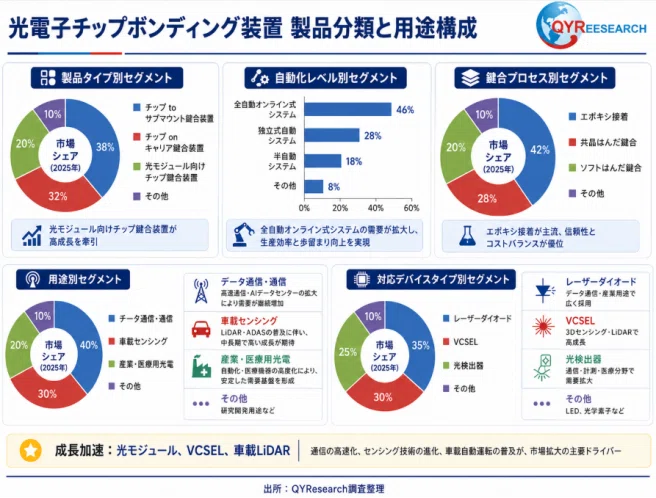

パッケージ構造別では、チップ・ツー・サブマウント型ダイボンダ、チップ・オン・キャリア型ダイボンダ、光モジュール用ダイボンダ、その他の専用装置に分類されます。

チップ・ツー・サブマウント型装置は、レーザーや受光素子をセラミックサブマウントまたは金属ヒートシンクへ直接実装します。チップ・オン・キャリア型装置は、中間キャリア、ステムまたはパッケージ部品への精密接合を行います。光モジュール用ダイボンダは、レーザー、受光素子、ドライバーチップ、一部のマイクロ光学部品を連続実装するため、高い自動化性能と工程柔軟性が求められます。

自動化レベル別では、全自動インライン型システム、独立型自動システム、半自動システム、その他に分類されます。全自動インライン型は、大量かつ安定した光モジュール生産に適しており、供給、識別、実装、接合、検査、データ記録を統合します。独立型自動システムは柔軟性と生産性を両立し、半自動システムは研究開発、工程開発、試作、中小量生産に使用されます。
接合工法別では、エポキシダイアタッチ、共晶はんだ接合、軟ろう接合、その他に分類されます。エポキシ方式は幅広い用途に対応し、比較的低温で処理できます。共晶接合は、低熱抵抗、高い機械強度、長期信頼性が必要なレーザーや受光素子に適しています。軟ろう接合は、熱伝導性、加工性、コストのバランスに優れています。

デバイス別では、レーザーダイオードデバイス、VCSELデバイス、光検出デバイス、その他の光電アセンブリが主要分野です。下流用途では、データ通信・電気通信が中心市場であり、車載センシング、産業・医療用光電分野が高い成長性を持っています。

地域別市場構造と成長機会

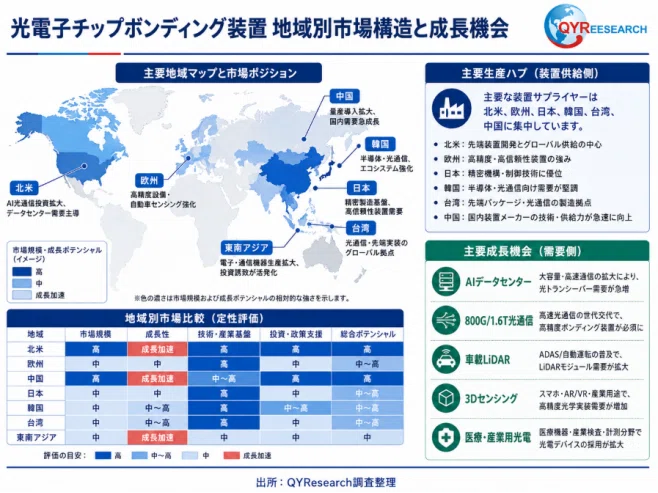

主要な生産・技術集積地域は、米国、ドイツ、スウェーデン、シンガポール、日本、中国、韓国、中国台湾です。欧州企業は、高精度実装、マイクロアセンブリ、共晶接合、光デバイスのアライメント技術で強みを持っています。

米国企業は、高信頼性光電パッケージ、航空宇宙・防衛用光電子、高出力レーザー、先端デバイスパッケージの分野で優位性があります。シンガポール、日本、韓国、中国台湾は、半導体パッケージ、光通信、精密自動化の産業基盤を活用し、設備と顧客の集積を形成しています。

中国は、設備需要と国産化が比較的速く進む市場です。AIデータセンター建設、光モジュール生産能力の拡大、LiDARおよび産業用画像処理の発展により、自動ダイアタッチ・接合装置の需要が増加しています。中国の装置メーカーは、顧客との共同開発、工程適応、生産ライン統合を通じて、光モジュール、レーザー、受光素子、センサーの量産分野へ進出しています。

今後の地域別成長機会は、北米のAIデータセンター・先端光部品投資、欧州の高付加価値光電製造、中国およびアジアの光モジュール・センサー増産、光電パッケージ装置の国産化に集中すると見込まれます。

産業バリューチェーン

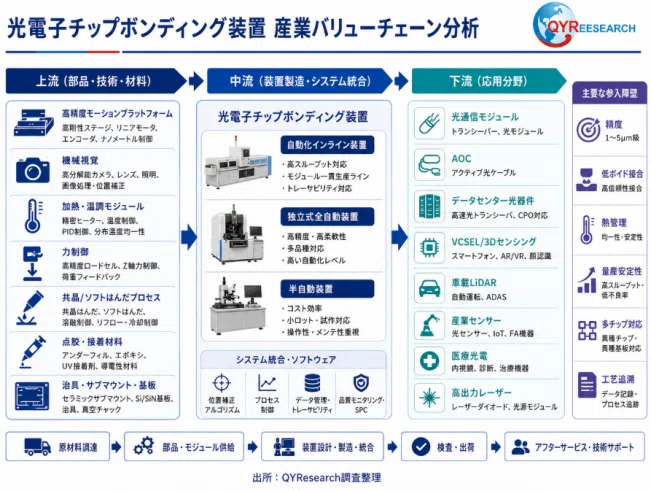

上流には、高精度リニアモーター、モーションコントローラー、エンコーダー、ボールねじ・ガイド、マシンビジョンカメラ、照明、精密治具、ピックアップツール、加熱ステージ、荷重センサー、温度制御装置、ディスペンスシステム、接合モジュール、真空発生装置、産業用ソフトウェアなどが含まれます。主要部品の精度、応答速度、熱安定性、長期信頼性が、装置全体の性能を決定します。

中流は、装置設計、製造、システムインテグレーションで構成されます。中核工程には、機械プラットフォーム設計、モーション制御、画像アルゴリズム、チップ認識・ピックアップ、接着剤量制御、温度制御、接合荷重制御、共晶・軟ろう工程開発、自動搬送、装置ソフトウェア、工程データベース構築があります。

付加価値が集中する分野は、高精度モーションステージ、画像アライメント、接合工程モジュール、ソフトウェアアルゴリズム、用途別エンジニアリングです。

下流顧客は、光モジュールメーカー、レーザーデバイスメーカー、受光素子メーカー、車載LiDAR企業、3Dセンサーメーカー、産業・医療用光電企業、高出力レーザーアセンブリメーカーです。

今後は、単体設備の供給から、工程パッケージ、自動化セル、製造ライン全体のソリューションへと移行します。

参入障壁、課題および将来展望
主要な参入障壁は、マイクロメートル級モーション制御、高分解能画像位置合わせ、低ボイド接合、小型チップの無損傷ピックアップ、温度・荷重の閉ループ制御、装置の長期安定性、顧客工程認証です。

光電デバイスは、サイズ、材料、熱膨張係数、はんだ材料、パッケージ構造が異なるため、装置メーカーには広範な工程データベースと用途別技術経験が必要です。

市場課題には、設備価格競争、顧客工程の分散、パッケージ形態の多様化、下流設備投資の周期変動、輸入中核部品の供給リスクがあります。一部の光電デバイスは、シリコンフォトニクスや共同パッケージ光学ほど高い絶対実装精度を必要としませんが、スループット、はんだボイド率、熱抵抗、ロット安定性、設備稼働率に対する要求が高くなっています。

今後数年間、装置は高速化、インライン化、モジュール化、データ活用の方向へ進化します。高い時間当たり生産量、低故障率、複数チップ対応、短時間品種切替、全工程トレーサビリティ、自動検査、予知保全が主要な技術方向となります。

800G、1.6T、VCSELアレイ、車載LiDAR、産業用画像処理、医療用光電用途の拡大により、光電チップ・ダイボンディング装置は単体の精密組立装置から、自動化製造セルおよび柔軟生産ラインへと進化していく見通しです。
