半導体検査・計測装置、電子ビーム計測・検査装置、計算リソグラフィソフトウェアをめぐる産業考察

DJELのIPOから見る、半導体歩留まり管理の国産化におけるソフト・ハード協調の新段階
——半導体検査・計測装置、電子ビーム計測・検査装置、計算リソグラフィソフトウェアをめぐる産業考察

1.1 概要

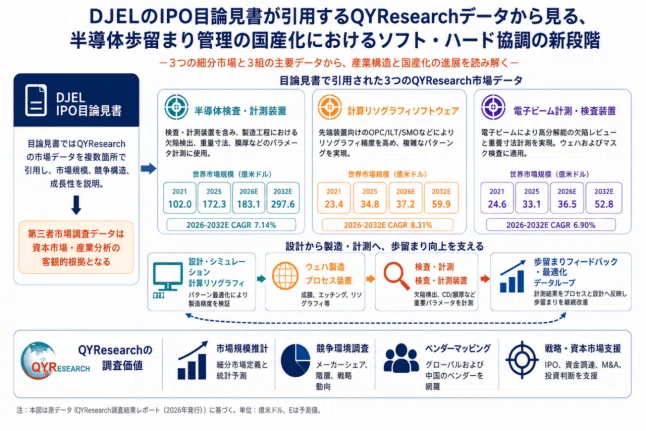

2026年6月30日、上海証券取引所はDongfang Jingyuan Electron Co., Ltd.（DJEL）の科創板における新規株式公開（IPO）目論見書（申請稿）を開示した。同社の事業領域と関連市場の規模を説明するにあたり、目論見書はQYResearchによる半導体検査・計測装置、電子ビーム計測・検査装置、計算リソグラフィソフトウェアなどの市場調査データを引用している。

統計範囲で見ると、半導体検査・計測装置は、ウェハ製造工程における欠陥検査、寸法計測、プロセス監視を含む市場全体を指す。電子ビーム計測・検査装置は、その中でも技術的ハードルが高く、顧客検証期間が長い重要な細分市場である。計算リソグラフィソフトウェアは製造系EDAおよびリソグラフィ工程最適化ツールに属し、主にマスク最適化、パターン補正、プロセスウィンドウ拡大に用いられる。3つのデータは、装置市場全体、中核的な細分技術、重要なソフトウェアツールという3つの視点から、半導体歩留まり管理産業の市場空間と技術構造を示している。

先端プロセス、複雑な3次元デバイス構造、高性能メモリおよびロジック半導体の製造要件が高度化するにつれ、ファブでは欠陥識別精度、重要寸法制御、プロセスモデルの精度、量産安定性に対する要求が高まっている。競争軸も、単一製品の性能から、装置の安定稼働、アルゴリズムモデル、プロセスデータの蓄積、顧客認証、複数ラインへの横展開といった総合力へ広がっている。

中国の現地サプライヤーにとって、顧客テストへの参加やサプライヤーリストへの登録は、通常、事業化の出発点にすぎない。国産化の深度を左右するのは、製品が長期安定性検証を通過し、異なるプロセスノードで再現性のある量産実績を形成し、さらにリピート受注と複数ラインへの展開を実現できるかどうかである。したがって、関連市場を評価する際には、装置1台やソフトウェア1本の納入実績だけでなく、顧客検証の進捗、設置台数、量産稼働期間、プロセス適合範囲、量産サービス能力を見る必要がある。

1.2 半導体検査・計測装置：市場は拡大を続ける一方、主要収益はプラットフォーム型大手に集中


半導体検査・計測装置は、ウェハ製造工程における「プロセス制御システム」である。その価値は半導体を製造することではなく、欠陥を継続的に識別し、重要なプロセスパラメータを定量化し、工程のずれが大規模な歩留まり損失に発展する前にファブの是正を支援する点にある。検査装置は「どこに異常が発生したか」を示し、計測装置は「重要寸法、膜厚、オーバーレイなどがどの程度ずれているか」を測定する。両者はリソグラフィ、エッチング、成膜、CMPなど複数工程を横断する。

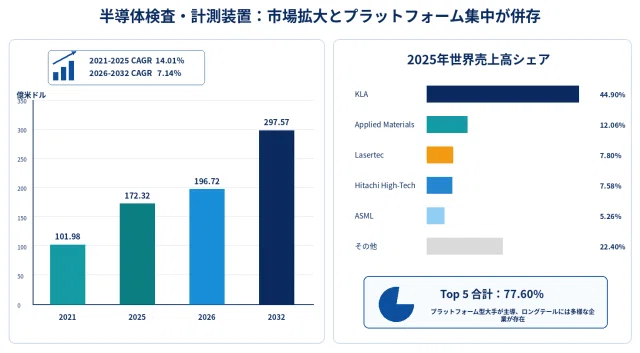

QYResearchによると、世界市場は2021年の101.98億米ドルから2025年には172.32億米ドルへ拡大し、2021-2025年のCAGRは約14.01%となった。2026年は196.72億米ドル、2032年は297.57億米ドルに達すると予測され、2026-2032年のCAGRは約7.14%である。過去期間の高成長は、先端プロセスの増産、メモリ投資、検査・計測ステップの増加による。予測期間では成長率が平常化する一方、AIコンピューティング、HBM、先端ロジック、先端パッケージングがウェハ1枚当たりの検査・計測密度を引き上げる。

この市場の中核的な参入障壁は「複数技術プラットフォーム＋長期プロセスデータ＋グローバルサービス体制」であり、単一の光学モジュールやモーションプラットフォームではない。KLAなどの大手は、欠陥検査、レビュー、計測、データ分析、歩留まり管理を横断する製品群を構築している。

LasertecはEUVマスク検査など高付加価値領域で優位性を持ち、Applied Materials、Hitachi High-Tech、ASMLは装置プラットフォーム、電子光学、リソグラフィエコシステムを基盤に差別化している。

中国企業は、一部の光学検査、膜厚/OCD計測、欠陥レビュー、中低位用途で顧客導入を進め、量産受注が始まった製品もある。一方、高性能電子ビーム検査、先端オーバーレイ計測、EUV関連検査、複数ノードにわたるプロセスデータベースは依然として弱点である。顧客は通常、感度、精度、再現性、スループット、MTBF、recipe適合性、データインターフェース、現地サービスを総合的に評価する。性能指標が近いだけでは直接置換はできず、量産ラインでの安定稼働と歩留まりフィードバックがリピート受注を左右する。

今後の成長は、先端ロジック、HBM/DRAM、3D NAND、先端パッケージング、ファブの歩留まり改善需要が中心となる。制約要因には、半導体設備投資サイクル、顧客の増産ペース、中核部品の供給、輸出規制、高性能装置の長い検収期間がある。

1.3 電子ビーム計測・検査装置：技術的上限が高く、市場集中度も検査・計測装置全体を大きく上回る


電子ビーム計測・検査装置は、半導体プロセス制御で高分解能タスクを担う重要なツールである。DR-SEMは光学検査が示した欠陥座標を基に高分解能でレビュー・分類し、EBIはウェハ領域を直接走査してナノメートル級の物理欠陥と電気的欠陥を検出する。CD-SEMは線幅やホール径などの重要寸法を計測し、その結果をプロセス装置へフィードバックする。

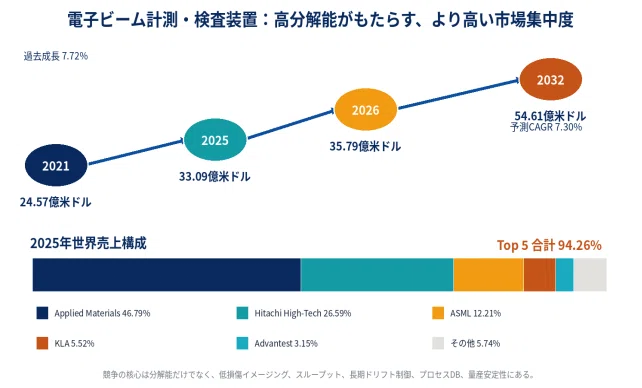

世界の電子ビーム計測・検査装置市場は、2021年の24.57億米ドルから2025年には33.09億米ドルへ拡大し、過去期間のCAGRは約7.72%となった。2026年は35.79億米ドル、2032年は54.61億米ドルに達すると予測され、2026-2032年のCAGRは約7.30%である。この成長は半導体装置全体の数量に単純連動するものではなく、先端プロセス、HBM/DRAM、3D NAND、複雑な3次元構造における高分解能検査・計測ステップの増加による。

電子ビーム装置の参入障壁は、電子銃・電子光学カラム、検出器、超高真空、精密モーション・アクティブ除振、低ノイズ電源、画像アルゴリズム、システム統合に集中している。先端ノードでは、低損傷イメージング、高分解能、高スループット、低ドリフト、高再現性を同時に実現する必要があり、各指標には明確なトレードオフがある。海外大手の優位性は、長期の設置実績、顧客プロセスデータベース、量産ラインでの障害対応経験、中核部品の協調設計にあり、単一の実験室指標だけではない。

中国企業は、試作機段階から「一部製品の事業化＋高性能製品の継続検証」へ移行している。DJEL、JINGCE ElectronicなどはCD-SEM、DR-SEM、EBIで出荷または顧客導入を進め、他の新規参入企業も試作機や初号機の検証を進めている。ただし、顧客検証から大規模代替へ進むには、先端プロセス適合性、中核部品の安定性、低損傷イメージング、MTBF、装置間整合性、リピート受注を引き続き補強する必要がある。

顧客が電子ビーム装置を調達する際には、検査感度、計測精度、スループット、ウェハ損傷、誤検出・見逃し、recipe開発効率、単位生産コストを同時に評価する。今後の成長要因は先端メモリ、複雑な3次元構造、先端パッケージングであり、主な制約は電子ビームのスループット、装置コスト、設備投資変動、中核部品の供給である。

1.4 計算リソグラフィソフトウェア：市場規模は小さいが、プロセスデータと切替コストの参入障壁は極めて高い


計算リソグラフィソフトウェアは、半導体設計とウェハ製造をつなぐ重要なツールである。OPC、ILT、SMO、多重パターニング処理などにより、マスクパターン、光源条件、プロセスパラメータをモデル化・最適化する。商業的価値は「レイアウトを複雑にする」ことではなく、テープアウト前にパターン歪みを予測し、プロセスウィンドウを拡大し、マスクとウェハの試行錯誤を減らし、最終的な結像精度と量産歩留まりに直接影響する点にある。

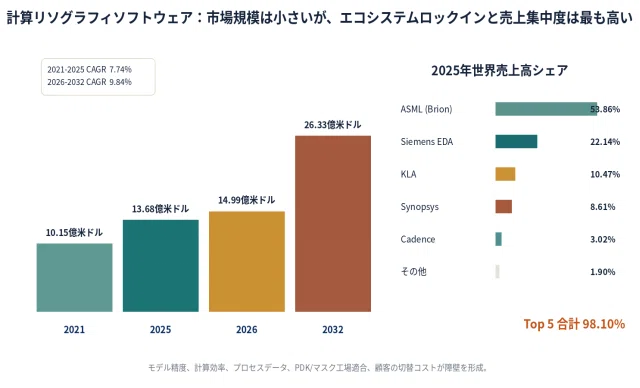

世界の計算リソグラフィソフトウェア市場は、2021年の10.15億米ドルから2025年には13.68億米ドルへ拡大し、2021-2025年のCAGRは約7.74%となった。2026年は14.99億米ドル、2032年は26.33億米ドルに達すると予測され、2026-2032年のCAGRは約9.84%である。予測期間の成長率が過去期間を上回るのは、先端ノード、EUV、多重パターニング、複雑なマスク、計算資源を活用したアルゴリズムがソフトウェア投資を押し上げるためである。

計算リソグラフィの参入障壁は、光学、物理化学、計算数学、GPU並列計算、ソフトウェア工学にまたがる。モデルはウェハ、露光装置、マスクのデータを用いて継続的に較正され、PDK、マスクデータ準備、mask shop、ファブのrecipe体系に適合する必要がある。顧客がプラットフォームを変更する場合、アルゴリズムの再検証だけでなく、過去モデルの移行、プロセスウィンドウの再構築、歩留まりリスクが発生するため、導入基盤とデータ蓄積が強いエコシステムロックインを形成する。

中国の計算リソグラフィソフトウェアは、研究用プロトタイプから顧客検証および一部量産ラインでの利用へ進みつつあるが、「ラインに入る」ことはプラットフォーム代替の完了を意味しない。本格的な事業化には、より多くのプロセスノード、チップ種類、マスク用途をカバーし、フルチップ処理効率、モデル精度、計算コスト、データセキュリティ、長期保守能力を検証する必要がある。後発企業にとっては、中国のファブと共同開発し、特定ノードや専門ツールから参入して製品群を段階的に拡張することが現実的な経路である。

今後の成長は、先端プロセスの微細化、EUVマスクの複雑化、ILTとAIアルゴリズムの浸透、先端パッケージングおよび新型デバイス向けプロセスシミュレーション需要によって支えられる。制約要因には、高性能計算コスト、複合人材の不足、顧客検証期間、海外大手プラットフォームのエコシステム粘着性がある。

1.5 結語｜資本市場への集積が進み、半導体国産化は量産検証フェーズへ

2026年以降、科創板ではDJEL、Zhongdao Optoelectronics、Jiangsu Shenzhou Semiconductor、Shanghai Yiguan Semiconductorなどの申請書類または更新書類が相次いで開示され、検査・計測装置、プロセス装置、中核部品、半導体材料など複数の領域をカバーしている。これは、資本市場が半導体サプライチェーンの重要領域に引き続き高い関心を持つ一方、評価軸が「国産製品を持つか」から、技術の先進性、顧客検証の進捗、リピート受注、量産供給能力、継続的な事業基盤へ移っていることを示す。

半導体企業が相次いでIPOを進める背景には、業界固有の資金需要がある。半導体装置、製造系EDA、重要材料は、研究開発投資が大きく、技術更新が速く、検証期間が長く、事業化投資も大きい。試作機の開発から顧客ラインへの導入まで、企業は中核モジュール、アルゴリズムソフトウェア、量産エンジニアリング、サプライチェーン、フィールドサービスへ継続投資する必要がある。IPOは長期性の高いエクイティ資本を提供し、製品高度化、研究開発基盤、能力増強、運転資金を支えるが、資金調達は事業化の必要条件にすぎず、顧客検証や市場競争に代わるものではない。DJELの目論見書も、検査・計測装置と製造系EDAについて、技術障壁、研究開発難度、検証期間、資金投入が大きいことを明示している。

国産化の実際の進展は、半導体装置の領域ごとに大きく異なる。エッチング、薄膜形成、洗浄などでは中国製装置の量産導入が進んでいる一方、高性能検査・計測、リソグラフィ、イオン注入、一部中核部品は依然として弱い。上海証券取引所が開示したZhongdao Optoelectronicsの目論見書によると、ナノメートル級パターン付きウェハ欠陥検査装置の国産化率は5%未満であり、中国のウェハ前工程検査装置全体の国産化率も低く、市場はなお海外企業が中心である。これは、一部の中国製装置が顧客テスト、サプライヤーリスト、小ロット調達に進んでいても、ファブでの実設置台数、先端ラインでの使用比率、調達金額シェアでは海外メーカーとの差が大きいことを意味する。

したがって、中国製装置が「顧客に入る」ことは、国産代替の完了を意味しない。代替の深度を決めるのは、長期ストレステストを通じて精度、スループット、稼働率、プロセス安定性を維持し、初号機受注後にリピート受注を獲得し、異なる顧客、プロセスノード、生産ラインへ展開できるかどうかである。電子ビーム計測・検査装置では、電子光学系、低損傷イメージング、画像アルゴリズム、長期ドリフト制御、プロセスデータベースも競争要素となる。計算リソグラフィソフトウェアでは、モデル精度、計算効率、PDKおよびマスク工程への適合性を継続的に検証する必要がある。

現時点では、産業需要と政策資本がこの進展を支えている。AIコンピューティング半導体、高性能メモリ、先端プロセス、複雑な3次元デバイスの発展により、ウェハ製造ではプロセス制御、欠陥検査、重要寸法計測への要求が高まっている。中国のウェハ生産能力拡大も、現地の装置・ソフトウェア企業に検証機会を提供する。国家集積回路産業投資基金第3期の登録資本は3,440億元で、中国財政部、国有金融機関、地方国有資本などが参加し、集積回路サプライチェーン全体を重点支援している。その役割は、技術サイクルが長く、短期収益が不確実でも戦略的価値の高い分野へ長期資本を誘導することにある。

今後、半導体企業がIPOと産業資本を活用して持続成長できるかは、調達資金を検証可能な技術進歩、安定した製品供給、再現可能な顧客受注へ転換できるかにかかっている。資本は研究開発と事業化の資金制約を緩和できるが、プロセス検証、信頼性試験、顧客導入期間を省略することはできない。中核技術、安定した設置基盤、継続的なリピート受注、サプライチェーン保障能力を備えた企業ほど、産業の選別が進む中で長期的優位を築きやすい。

IPO、資金調達、M&A、募集資金投資プロジェクトの検討において、市場調査の価値は業界規模を示すことだけではない。製品範囲を正確に定義し、中核競争企業を特定し、顧客導入の進捗を判断し、国産代替の段階を評価する点にある。QYResearchは半導体装置、製造系EDAおよび関連サプライチェーンを継続的に追跡し、市場規模推計、競争環境調査、市場シェア調査、メーカーリスト構築、製品・用途別分析、カスタム調査、資本市場調査を通じて、企業と投資機関に検証可能な細分市場データと産業判断を提供している。
